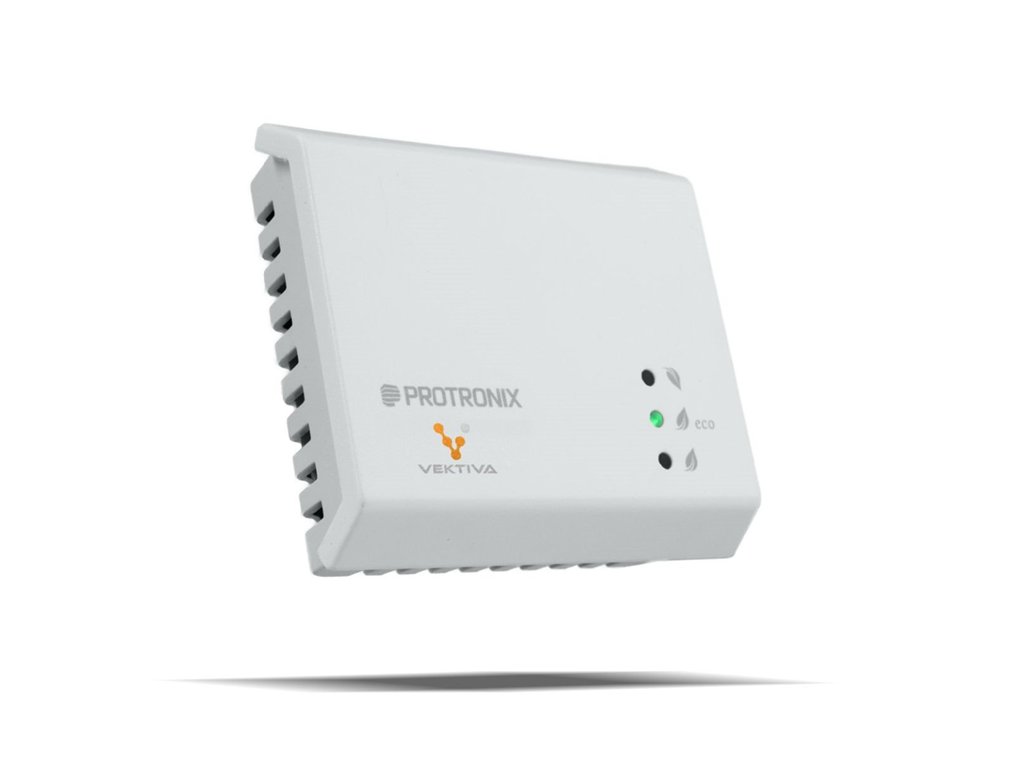

Čidlo kvality vzduchu CO₂ pro SMARWI

Chytré čidlo CO₂ pro zdravější vzduch a automatické větrání

Toto prostorové čidlo je navržené a upravené tak, aby se plně integrovalo se systémem Smarwi pro automatizované větrání a ovládání oken. Je vybaveno senzorem, který sleduje koncentraci oxidu uhličitého (CO₂) ve vzduchu. Při překročení nastavených mezí čidlo automaticky předává informaci ovladači Smarwi, který otevře okno pro zlepšení větrání. CO₂ je spolehlivý ukazatel kvality vnitřního prostředí a obsazenosti místnosti. Vysoké hodnoty (nad cca 1200 ppm) snižují soustředěnost, způsobují únavu, bolesti hlavy apod.

Start čidla

Po zapnutí krátce zablikají všechny kontrolky. Do jedné minuty je senzor připraven k používání a během čtyř dnů nepřetržitého provozu dosáhne své maximální přesnosti.

Signalizace poruchy

Pokud se trvale rozsvítí všechny kontrolky zároveň, znamená to poruchu senzoru.

Nastavení spínací úrovně relé

Relé je možné jednoduše nastavit pomocí otočného voliče:

• Rozsah nastavení: 0–100 % odpovídá zvolenému rozsahu koncentrace CO₂ (např. 0–2000 ppm).
• Sepnutí: relé se sepne vždy, když koncentrace CO₂ překročí nastavenou hodnotu.
• Rozepnutí: relé se rozepne, jakmile hodnota klesne pod nastavenou úroveň sníženou o hysterezi (5 % z celého rozsahu).
• Minimální prodleva: mezi jednotlivými změnami stavu relé je vždy nejméně 2 minuty.

Pokud je nastaven rozsah 0–2000 ppm a volič je na 50 %, odpovídá to spínací hodnotě 1000 ppm. Relé sepne při překročení této hranice. Relé se rozepne, až když koncentrace CO₂ klesne pod 900 ppm (1000 ppm – 5 % z rozsahu = 1000 – 100).

Čidlo snadno zapojíte sami v 5 krocích
